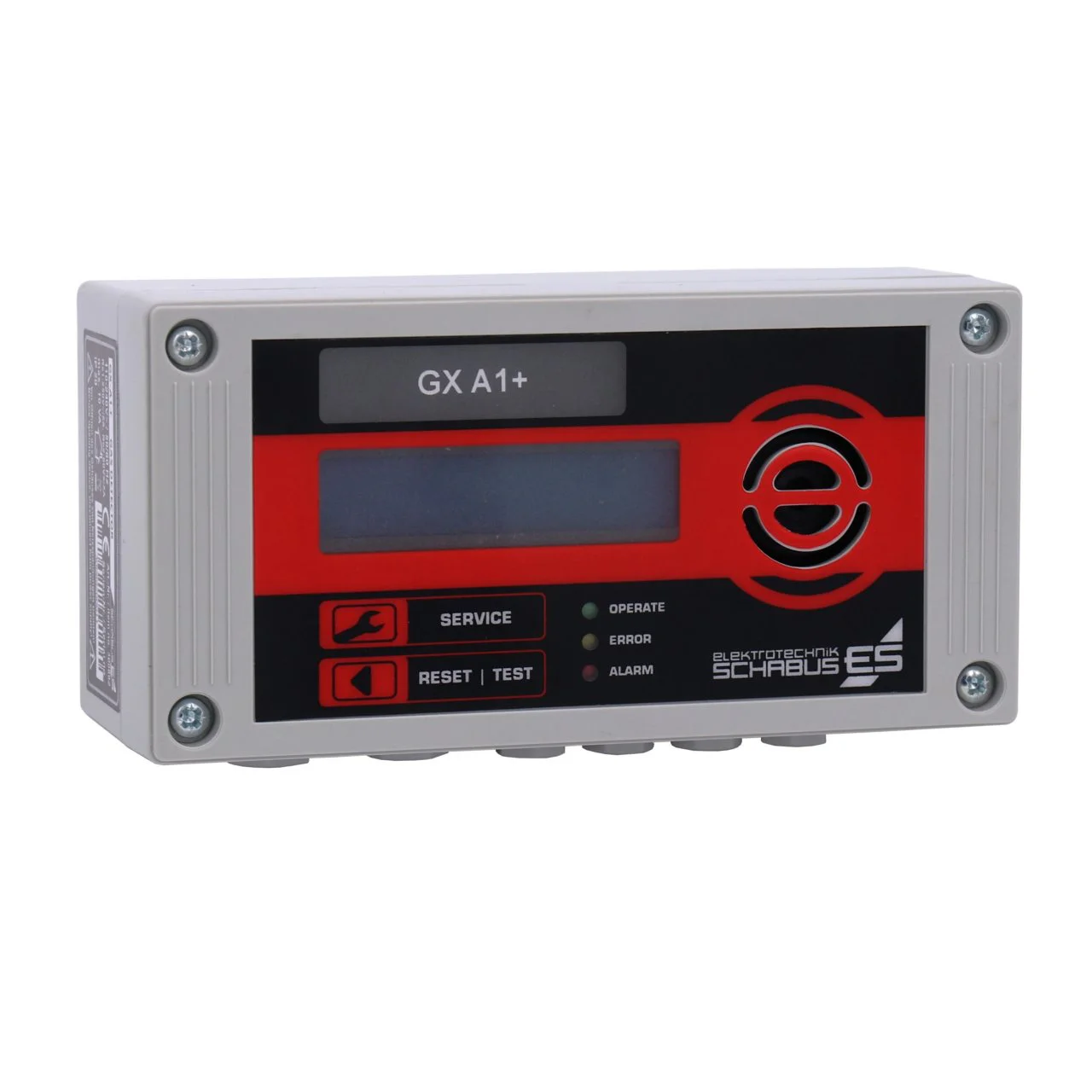

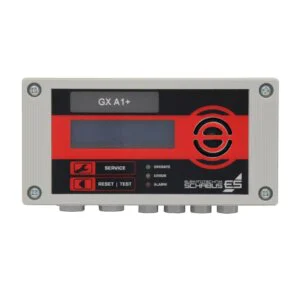

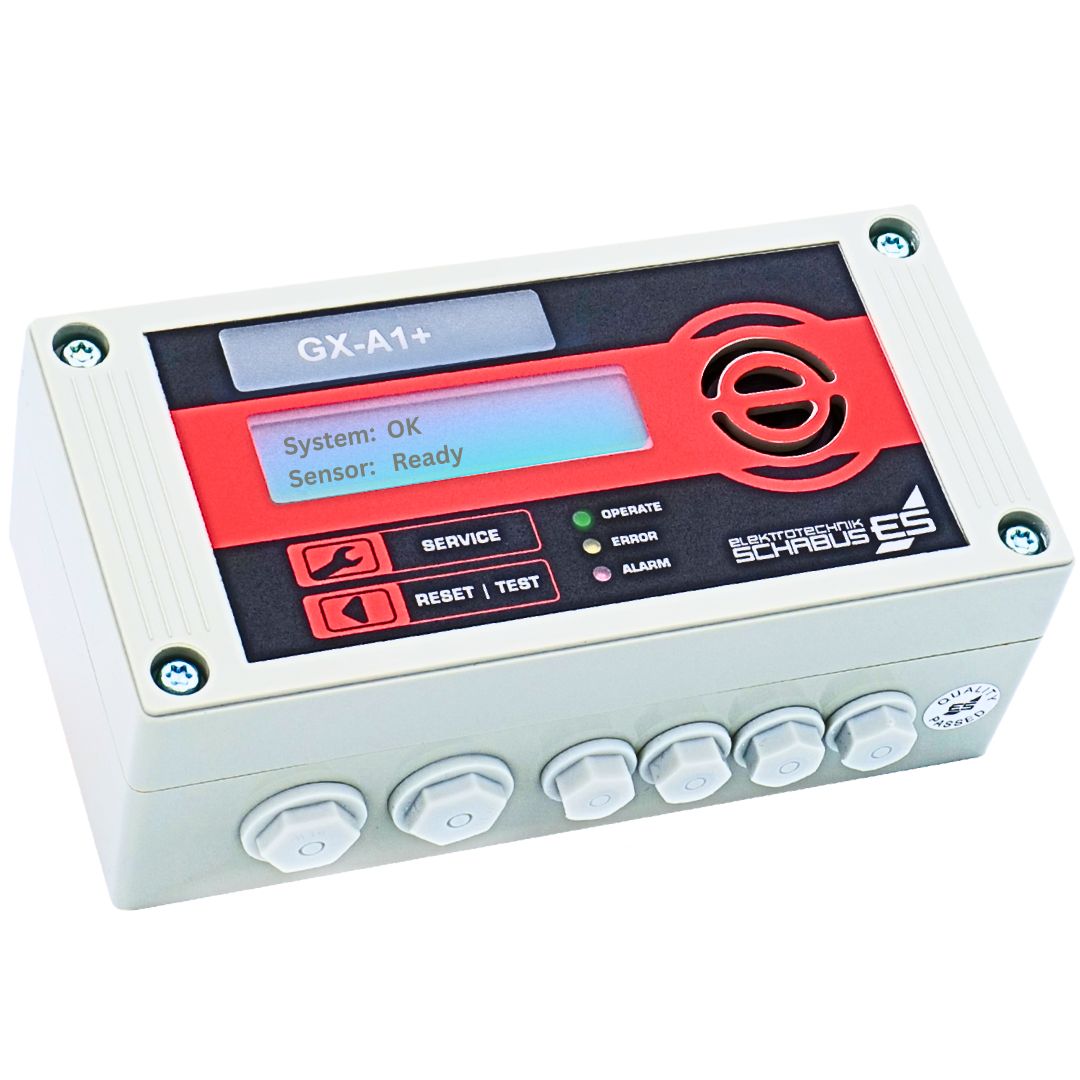

Der neue GX-A1+ ist der direkte Nachfolger des seit langem bewährten GX-A1. Er ist ein Auswertegerät für Gassensoren, die bei festgestelltem Gas eine analoge Spannung ändern. Bei Bedarf kann der alte GX-A1 direkt durch den neuen GX-A1+ ausgetauscht werden, ohne die Installation zu verändern. Alle früheren Anschlüsse befinden sich an den gleichen Positionen.
Alarmiert wird optisch durch Blinken der Displaybeleuchtung und akustisch durch einen lauten Piezo-Schallgeber. Zusätzlich schaltet ein potentialfreies Wechsel-Relais, um z.B. ein Magnetabsperrventil zu schließen oder direkt eine angeschlossene Gas-Therme abzuschalten. Ein weiteres Wechsel-Relais schaltet bei intern festgestellten technischen Störungen, um z.B. die Gebäudeleittechnik über den Fehler informieren.
An den GX-A1+ kann nur ein Gassensor angeschlossen werden, je nach Art des Gases und vermuteter Quelle muss der richtige Sensor ausgewählt werden. Zusätzlich entscheidet die Montagehöhe entweder über die Empfindlichkeit (Kohlendioxid) des Sensors oder über die Wahl der Quelle (Erdgas / Flaschengas).
Die Montage des GX-A1+ ist denkbar einfach. Nach Demontage des Deckels wird der Bodenteil mit all seinen Anschlüssen (Schraubklemmen) für Stromversorgung, Relais und Sensor an eine Wand gedübelt, die Leitungen fest und Aufputz verlegt, die Deckel-Elektronik wieder eingesteckt und das Gerät verschlossen. Das hintergrundbeleuchtete 2x 16 Zeichen Klartext Display informiert zu jeder Zeit über den System Status sowie den Zustand des Sensors. Im Fall eines Alarms wird die Sensorspannung in mV angezeigt. Mit der SERVICE-Taste können viele weitere Informationen abgerufen werden, die im Warngerät dauerhaft gespeichert werde. Dies sind u.a. zum Beispiel ein Alarmzähler, die Angabe des letzten Fehler-Codes, 2 Temperaturen in Gerät und Prozessor sowie deren maximal-Werte oder einfach die Software-Version.
Da die meisten Sensoren Verschleißteile sind und einer natürlichen Alterung unterliegen, wird irgendwann der Tag kommen, an dem sich der GX-A1+ mit einem Fehler meldet und der Sensor getauscht werden muss. Auf vielfachen Kundenwunsch haben wir eine Freischaltung eingebaut, damit in der Zeit der Beschaffung eines neuen Sensors nicht die Heizung ausgeschaltet wird. So gibt es jetzt eine Tastenkombination, die das Alarm-Relais für jeweils 48 Stunden freischaltet. Die Restzeit wird auf dem Display angezeigt.
Verfügbare Sensoren:
| Typ | für Gase… | Art.- Nr. |
| GX-SE | Stadt-/Erdgas (Methan, Butan, Propan…) | 200897 |

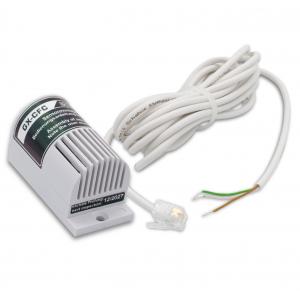

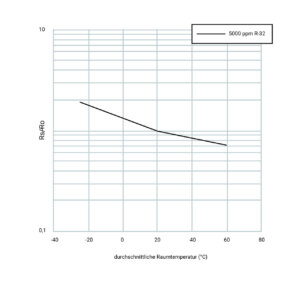

| GX-CFC | Kühl-/Kältemittel (R32, R290, R410, …) | 200901 |

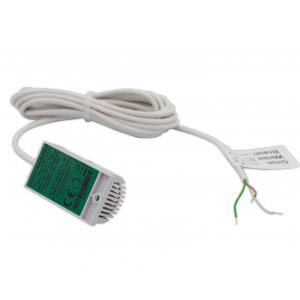

| GX-CO2-25 | Kohlendioxid aus Atemluft, aktiv, eig. Piezo | 200989 |
| GX-CO2-30 | Kohlendioxid aus techn. Anlagen, Trockeneis | 300315 |
Lieferumfang
- Warngerät GX-A1+ ohne Sensor
- 4 Schrauben und 4 Dübel (Wandmontage)
- ausführliche Bedienungsanleitung (deutsch, englisch)
Leistungsmerkmale
- akustische und optische Warnung
- Höhen-Platzierung des externen Sensors unabhängig von der Montagehöhe des Steuergerätes möglich
- je nach Sensor für verschiedene Gase einsetzbar
- Kabelbruchsicherung für Sensorleitung
- 2 integrierte potentialfreie Wechselrelais 5 A
- je ein Relais für „Alarm“ und „Störung“
- 1 Anschluss für 1 Gassensor
- Klartext Display, umfangreiche Anzeigen
- mV-genaue Anzeige der Sensorspannung
- Schutzart: IP20 (IP65 mit Aufpreis möglich)
Technische Daten
| Betriebsspannung: | 110 … 240 V~ / 50-60 Hz |
| Leistungsaufnahme: | max. 10 VA, je nach Betriebszustand |
| Relaiskontakte: | 2x potentialfreie Wechsler n.o. / n.c. |
| Schaltleistung: | Re1 „Alarm“ 250 V~ AC / 5 A Re2 „Error“ 60 V= DC / 5 A |
| Relais „Alarm“: | 250 V~ / 5 Ampere / abgesichert |
| Relais „Störung“: | 60 V= / 5 Ampere / abgesichert |
| Sensoranschluss: | max. 1 Sensor möglich |
| Sensor Betriebsspannung: | 5,0 bis 5,1 V= |
| Sensorauswertung: | Spannung analog / ADC |
| Anschlusstyp: | Schraubklemmen |
| Schalldruck Summer: | 85dB(A)@1m |
| 2x 16 Zeichen Display: | weiß auf blau, hintergrundbeleuchtet, blinkt bei Alarm, Text englisch |
| 3 LEDs: | grün Betrieb, gelb Error, rot Alarm |
| Temperaturbereich: | -15°C … +40°C |
| Luftfeuchtigkeit: | 10%rH … 90%rH, nicht kondensierend |
| Schutzart: | IP20 (IP65 mit Aufpreis möglich) |
| Abmessungen (HxBxT): | 80 x 160 x 55 mm |
